VRTEX® 360 Compact hegesztő szimulátor



A VRTEX® 360 Compact a Lincoln Electric kis méretű, könnyen szállítható hegesztő szimulátor, amely virtuális valóságban mutatja be a hegesztés folyamatát, és alkalmas többféle helyszínen történő használatra.

 VRTEX 360 hegesztő szimulátor



Valósághű környezet

  • A hegesztők a hegesztés hangját és az olvadék kinézetét figyelve tanulják meg, hogyan reagáljanak és állítsák be a hegesztési módszert.
  • Utánozza a hegesztés során keletkező szikrákat, salakot, csiszolást és hűlést.
  • Ha rosszul hegesztenek, hegesztési hibák jelennek meg.
  • A virtuális hajlító próba azonnal megmutatja az eredményt, és elárulja, miért lett jó vagy rossz a hegesztés.

Gyakorlatok visszajelzése:

  • Jól sikerült hegesztések bemutatása.
  • A hegesztési eljárás-specifikáció szerinti helyes gépbeállítás megvalósítása. A tanulóknak el kell dönteniük a gázfajtát, a hegesztési módot, a gáz mennyiséget, az áramot/feszültséget és a huzalelőtolást a rendszerben.
  • A fontos hegesztési paraméterek, mint a munkaszög, az haladási szög, a sebesség, az ívhossz és a pozíció mérése és értékelése.

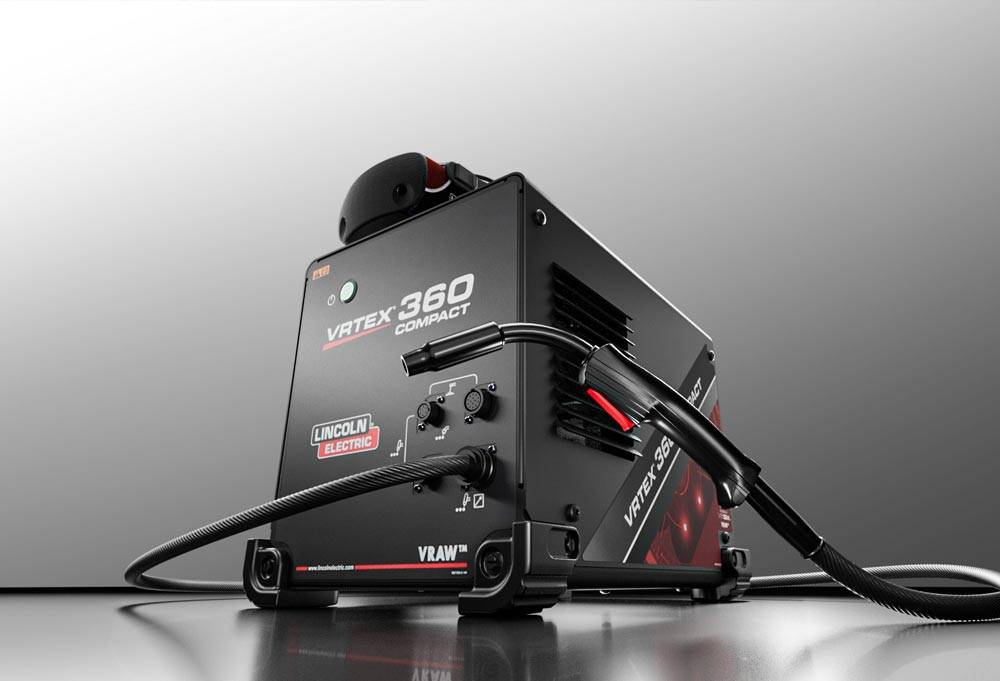

VRTEX 360 hegesztő szimulátor

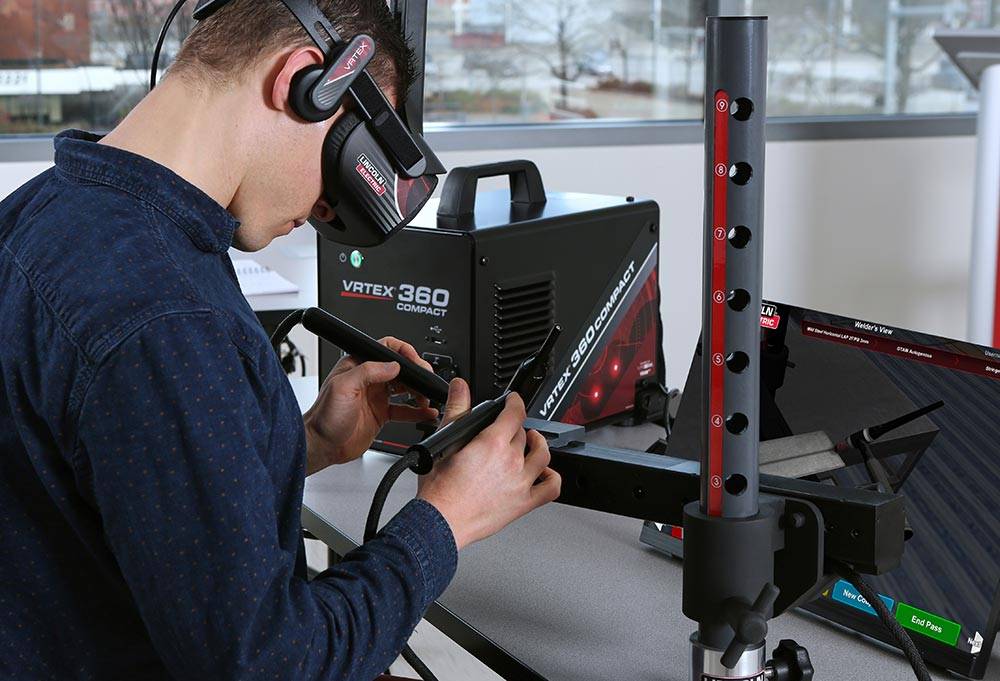

VRTEX 360 awi hegesztés

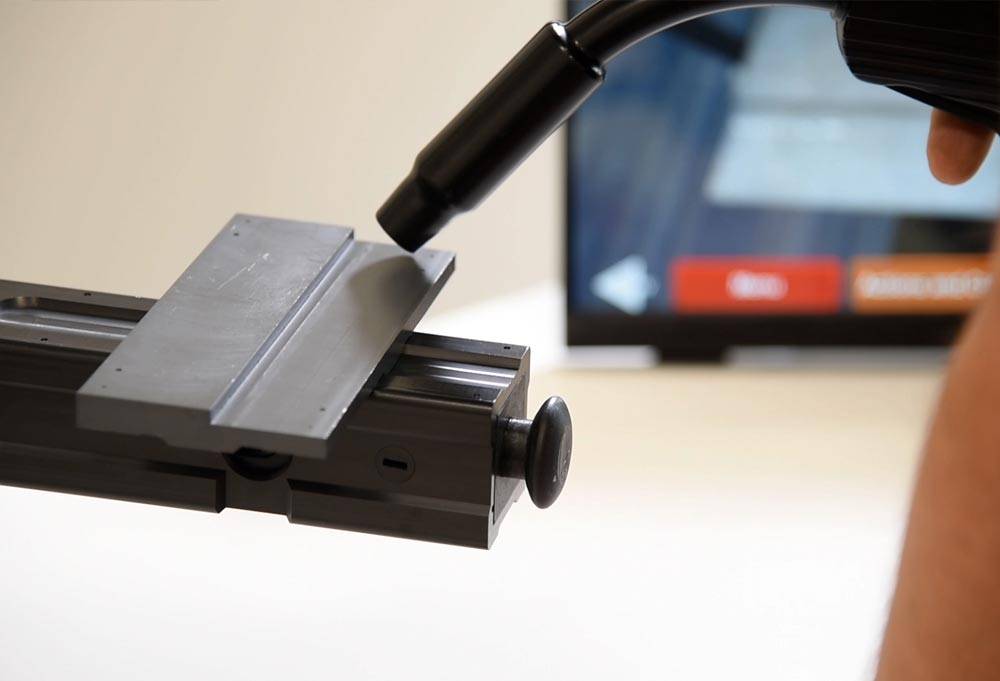

VRTEX 360 mig/mag hegesztés

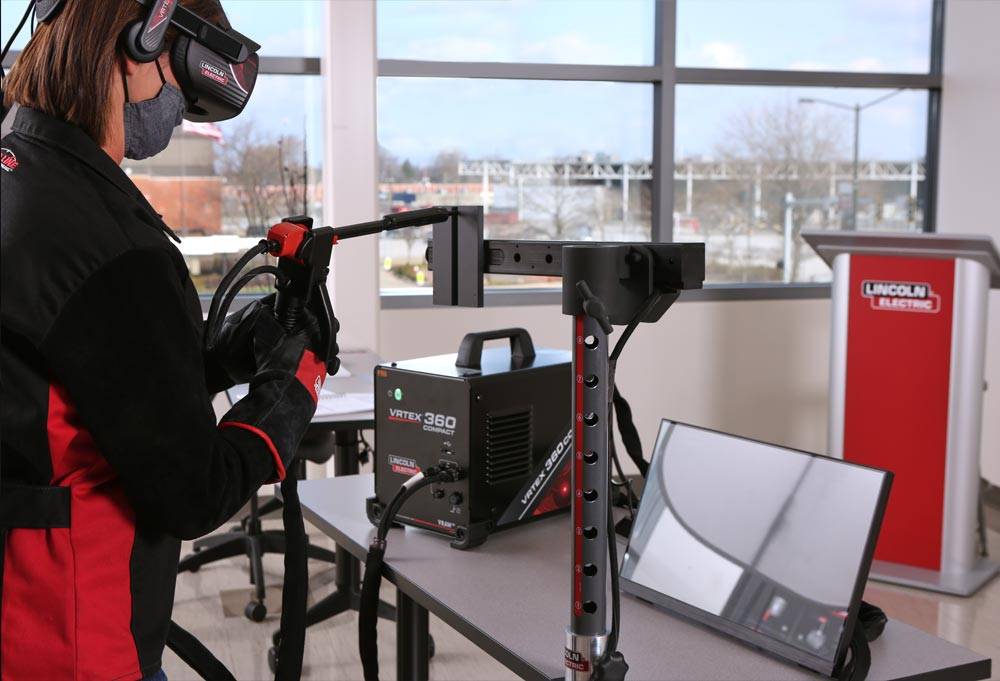

VRTEX 360 mma hegesztés

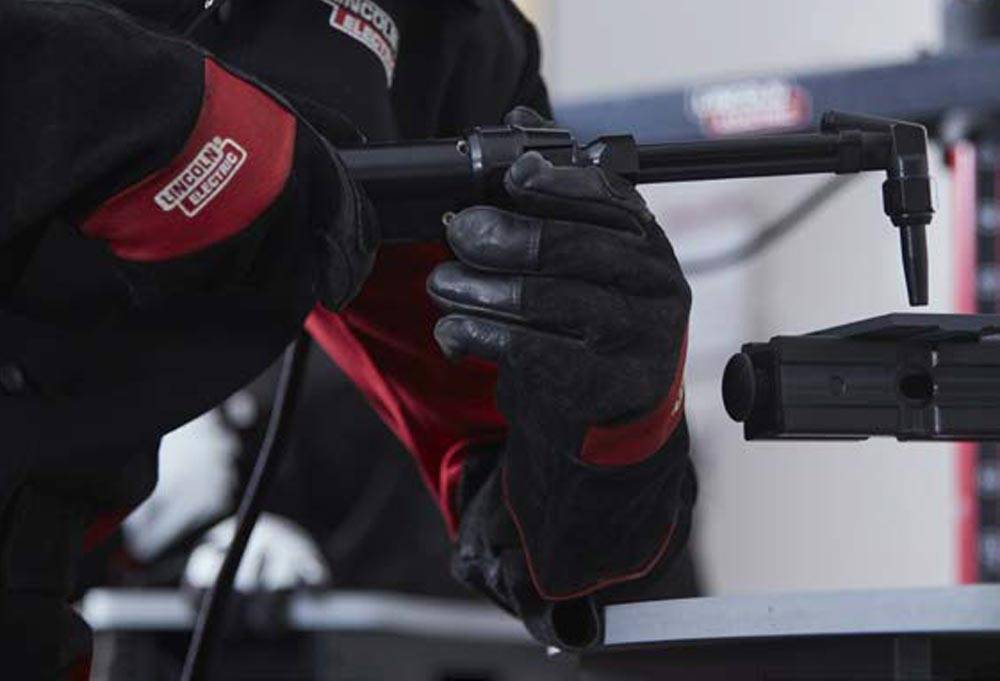

VRTEX 360 lánghegesztés
VRTEX 360 hegesztő szimulátor
VRTEX 360 awi hegesztés
VRTEX 360 mig/mag hegesztés
VRTEX 360 mma hegesztés
VRTEX 360 lánghegesztés
previous arrowprevious arrow
next arrownext arrow
Shadow



Tulajdonságok

  • A hegesztő pisztolyok és elektródafogó valósághű szimulációja: a bevont elektróda fogyását nem csak virtuálisan hanem fizikailag is szimulálja, MIG/MAG pisztoly és AVI pisztoly, hozaganyaggal és lábpedállal.
  • A hegesztők gyakorolhatják a különböző pozíciókban történő hegesztést (vályúhelyzet, vízszintes, függőleges, fej fölötti, PJ, PH, H-L045/J-L045) szerkezeti acél, alumínium és rozsdamentes acél anyagokkal.
  • Az ömledék valósághűen reagál a hegesztő viselkedésére, és megmutatja a hegesztési hibákat.
  • A hegesztési paramétereket (munkaszög, haladási szög, sebesség, ívhossz, pozíció) nyomon követi és pontozza a rendszer. A virtuális hajlító próba azonnal megmutatja a hegesztés eredményét és okát.
  • A Demo, Replay & Lesson Mode segítségével a hegesztők és az oktatók elemezhetik a hegesztési folyamatot.
  • A szikrák, a salak, a csiszolás és a hűlés szimulációja növeli a VR élményt.

Eljárások:
GMAW – rövidzárlatos / szórt íves / impulzusos
FCAW – gázvédelemmel / önvédős
MMA – E6013, E7018, E6010
AWl hozaganyaggal, vagy nélkül
Helyzetek:
2F/PB, 3F/PF, 4F/PD, 5F/PH (cső - lemez), 1G/PA, 2G/PC, 3G/PF, 4G/PE, 5G/PH/PJ, 6G/H-L045/J-L045
Munkadarabok:
Sík lemez, T-kötés, átlapolt kötés, Cső 6" és 2", 3" cső 6mm lemez, V varrat
Technikák: Toló, húzó és ívelések
Alapanyagok: szerkezeti és rozsdamentes acél, alumínium
